Kurssi ei kerennyt kunnolla edes alkamaan, kun se jo keskeytyi koronakoronapandemian takia. Harjoitustyöt peruttiin, sillä ei ollut enää mahdollisuutta tehdä niitä. Jäljelle jätettiin kuitenkin kurssityön raportointi ja pohdinta siitä, miten tuote olisi saatettu loppuun ja miten aihetta opetettaisiin koulussa. Teimme siis parini kanssa jaksosuunnitelman jakkarasta, jonka olimme juuri kerinneet aloittamaan koulussa. Teimme myös pienen opetusmateriaalin taonnasta.

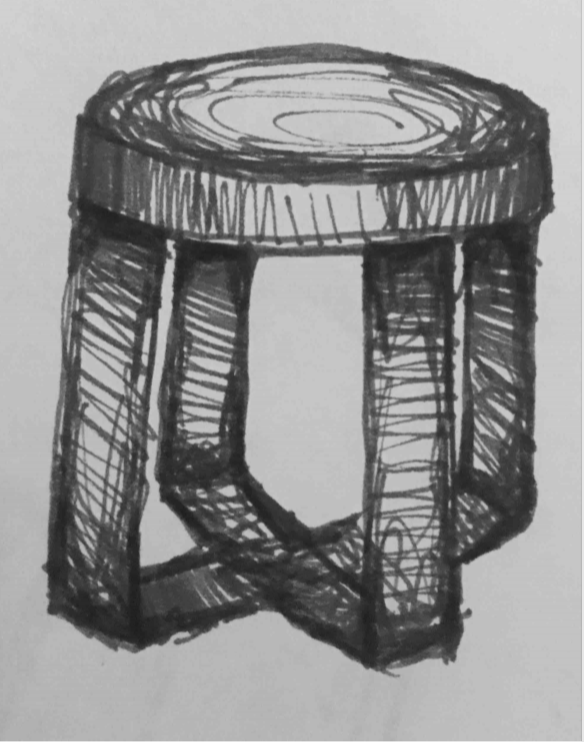

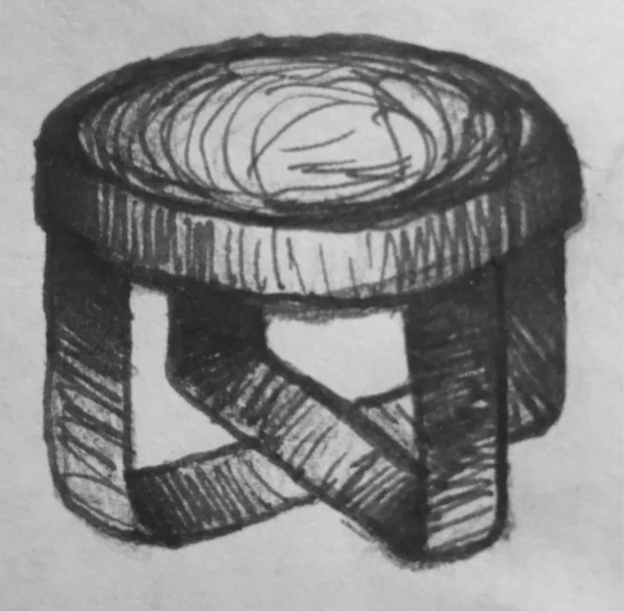

JAKKARA

•Jakkara puuistuimella (halutessaan voi vielä tehdä pehmusteen jakkaralla, jolloin monimateriaalisuus on huomioitu kunnolla tässä työssä)
•Jakkara suunniteltu toteutettavaksi 7. luokalla

•Materiaalit:
•Lattarauta ( 50 mm leveää ja 5 mm paksua)
•Lankku/liimapuulevy/pinnoitettu lastulevy yms.
•Tekniikat/työvälineet:
•Lattaraudan katkaisu - Metallivannesaha
•Reikien poraaminen lattarautaan - Pylväsporakone
•Lattaraudan taivutus - Kulmahiomakone + vasara
•Lattaraudan kulmien vahvistus ja jalkojen kiinnitys yhteen - Mig -hitsaus
•Hitsin hiominen - Kulmahiomakone

1. Katkaise lattaraudasta metallivannesahalla YKSI 125 cm pitkä kappale ja KAKSI 60 cm pitkää kappaletta.
2. Poraa jokaisen kappaleen TOISEEN päähän reikä, johon laitetaan myöhemmin ruuvi (kiinnittää metalliset jalat puiseen istuinosaan). Reikä porataan 3 cm päähän kappaleen päästä.

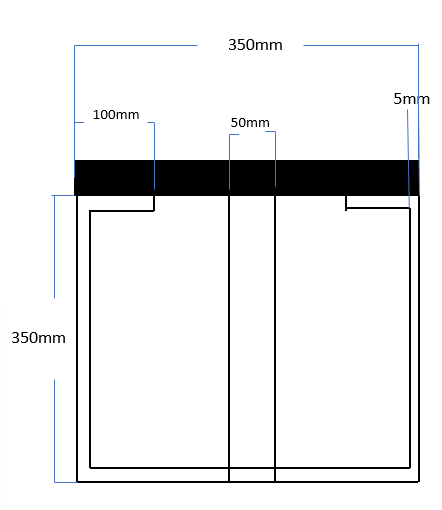

3. Taivuta lattaraudan kappaleet kuvien osoittamalla tavalla. Ohjeet alla. Kappaleet, jotka ovat 60 cm pitkiä, taivutetaan vasemman puoleisen kuvan muikaisesti. 125 cm pitkä kappale taivutetaan oikean puoleisen kuvan mukaisesti.
4. Tee kulmahiomakoneella alimman kuvan kaltainen lovi lattaraudalle aina siihen kohtaan, johon taivutus tulee. Lovi tulee koko lattaraudan leveydelle. Varo ettet katkaise koko lattarautaa. Lovi saa kuitenkin olla noin 3,5 mm syvä. Kiinnitä huolella ruuvipenkkiin ennen työstöä.
5. Kun lovi on tarpeeksi syvä, kiinnitä taitetteva kohta mahdollisimman lähelle ruuvipenkkiä. Taita tarvittava kohta 90 asteen kulmaan lyömällä kohtaa vasaralla. Tee tämä jokaiseen taitettvaan kulmaan.
6. Vahvista taitetut kulmat hitsaamalla ne Mig-hitsauksella. Muista työturvallisuus. Muista, että mihinkään ei ole kiire hitsatessa.
7. Hio hitsit siistiksi kulmahiomakoneella. Kiinnitä työ huolella ennen hiontaa.
8. Kiinnitä jakkaran jalat yhteen ristinmuotoiseksi kuvioksi, kuten kuvassa. Kiinnitys tapahtuu Mig-hitsauksella. Huom! Alussa tekemäsi reiät tulevat vasten istuinosaa.
9. Hio hitsaus huolella. Kiinnitä työ ennen hiomista.
10. Tee jakkarallesi haluamasi lainen istuinosa ja pehmuste.
11. Kiinnitä istuinosa ruuveilla jakkaran jalkoihin tekemiisi reikiin.

Prosessin suunnittelun ohjaaminen

•Ideointi: Oppilaat piirtävät erilaisia istuimia (tuoleja, jakkaroita, penkkäjä, katosta roikkuvia istuimia tms.). Aikaa yhden istuimen piirtämiseen 30 sekuntia. Ideoita: Millaisella tuolilla lomailija istuu? Entä kuninkaallinen? Millainen tuoli olisi unelmien kahvilassa? Millaisella tuolilla haluaisit istua koulussa? Entä kotona? Piirrä unelmiesi tuoli.

•Suunnittelu: Ideoidaan omat tuolit piirtäen. Toteutetaan suunnittelu edellä olleiden diojen kriteerien perusteella. Ohjataan oppilaita miettimään, mihin tuoli sijoittuu ja mitkä ovat sen käyttökriteerit.
